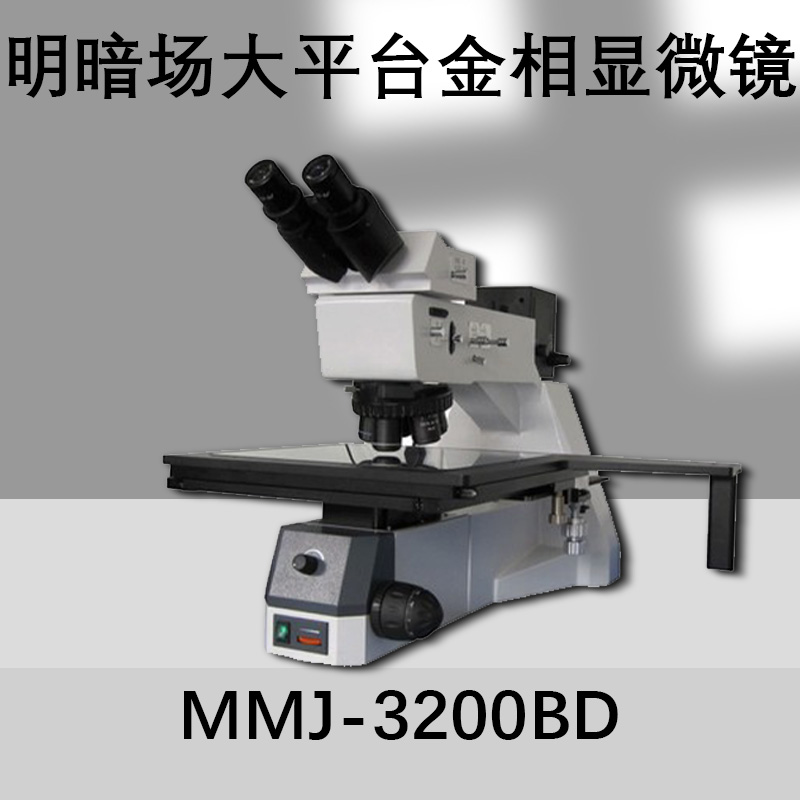

MMJ-3200BD 大平臺工業檢測顯微鏡
一、產品用途
大平臺工業顯微鏡配有大移動范圍的載物臺、落射照明器、平場無限遠長工作距離明暗場物鏡、大視野目鏡、圖像清晰,襯度好。是針對半導體工業、硅片制造業、電子信息產業、治金工業開發的,作為工業顯微鏡使用。可進行明暗場觀察、落射偏光、DIC觀察,廣泛用于工廠、研究機構、高等院校對硅片、電路基板、FPD、精密模具的檢測分析。也廣泛的應用于透明,半透明或不透明物質,比如金屬陶瓷、電子芯片、印刷電路、LCD基板、薄膜、纖維、顆粒狀物體、鍍層等材料表面的結構、痕跡,都能有很好的成像效果
二、產品特點
1.采用了UIS高分辨率、長工作距離無限光路校正系統的物鏡成像技術。
2.拓展了物鏡的復用技術,無限遠物鏡與所有觀察法相兼容包括明暗視野法、偏光法,并在每一觀察法中均提供高清晰的圖像質量。
3.采用非球面Kohler照明,增加觀察亮度。
4.超大視野目鏡WF10X(Φ25),配置長工作距離明暗場金相物鏡。
三、技術參數
1.目鏡
類 型 |
放大倍數 |
視場(mm) |
超大視場目鏡 |
10X |
Φ25 |
2. 物鏡
類 型 |
放大倍數 |
數值孔徑NA |
工作距離mm |
明/暗場 |
無限遠長工作距離明暗場物鏡(5組) |
L5X BD |
0.10 |
29.4 |
明暗場共用 |
L10X BD |
0.25 |
16.00 |
明暗場共用 |
|
L20X BD |
0.40 |
10.6 |
明暗場共用 |
|
L50X BD |
0.55 |
5.1 |
明暗場共用 |
|
L100X BD |
0.80 |
3.0 |
明暗場共用 |
3. 轉換器:五孔
4.工作臺尺寸:311mm*352mm,移動范圍:250mm×250mm
5.調焦:粗微動同軸,范圍36mm,微動0.002mm
6.光源:垂直照明,帶孔徑光欄和視場光欄,鹵素燈12V/100W,AC85V-230V亮度可調節
7.DIC裝置:偏光裝置、明暗場轉換
8.適配鏡:直徑:59mm,放大倍率:0.5倍 ,內調焦距:0~3mm 調焦后可鎖緊
9.攝像機:HDMI接口;白平衡:自動/手動 一鍵白平衡, 幀率:60fps帶圖像測量和拍攝功能
10.軟件功能:圖像顯示、圖像拍攝、錄像和圖象處理功能
四、儀器成套性
1.顯微鏡主體:1臺 2.目鏡筒:1只 3.10X目鏡:1對
4.無限遠長工作距離明暗場物鏡5X、10X、20X、50X:各1只
5. 0.5倍適配鏡:1只
6. HDMI 2K測量型CCD:1套 7.21.5英寸HDMI液晶顯示器1臺
7.產品文件:1套
