一、儀器用途

      本儀器性能可靠，操作簡單，使用方便，且外形美觀，不僅可作教學示范，生物解剖，作觀察分析，由于本顯微鏡具有4K超高清分辨率及大視場范圍的清晰度，因此還可作可廣泛用于醫療衛生。農林地質，電子精密機械等行業和部門。特別適合LC裸片的檢驗，LCD印刷粘貼檢驗，LED生產檢驗，PCB板檢驗，沖壓電鍍檢驗，電子元件檢驗。

二、主要技術參數

   1.攝像目鏡：0.5X

2.物鏡變倍范圍 ：0.7--4.5X , 物鏡倍數刻度指示。

3.變 倍 比 ：6.5：1

4.底座尺寸：375mm ×255mm

5.移動工作距離：250mm

6.光 源 ：高亮度中心聚光環形LED一體環形燈

7.4K高清高速HDMI測量型工業相機，可直接與高清顯示器連接，即可拍照、錄像存儲，可直接在顯示器上測量數據，無需連接電腦主機，避免繁瑣布線，測量軟件功能齊全，具備自定義界面編輯、自定義模板編輯、Dxf導入模板、文件管理、測量數據導出等功能,直插鼠標操作，可測長度、角度、面積、同心圓、圓心距等十幾種不規格的圖案，可直接將測量的數據連圖保存在U盤。高清攝像，60幀/秒，攝像移動物體時絕無拖尾現象。配置USB3.0數據接口及千兆網口可同時連接電腦高清成像！

8.超高清4K分辨率27英寸液晶顯示器

三、系統開發簡介

視頻顯微鏡系統是將傳統的光學顯微鏡與計算機通過光電轉換器有機地結合在一起，能直接在計算機顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和測量數據以及自動生成測量數據報告。

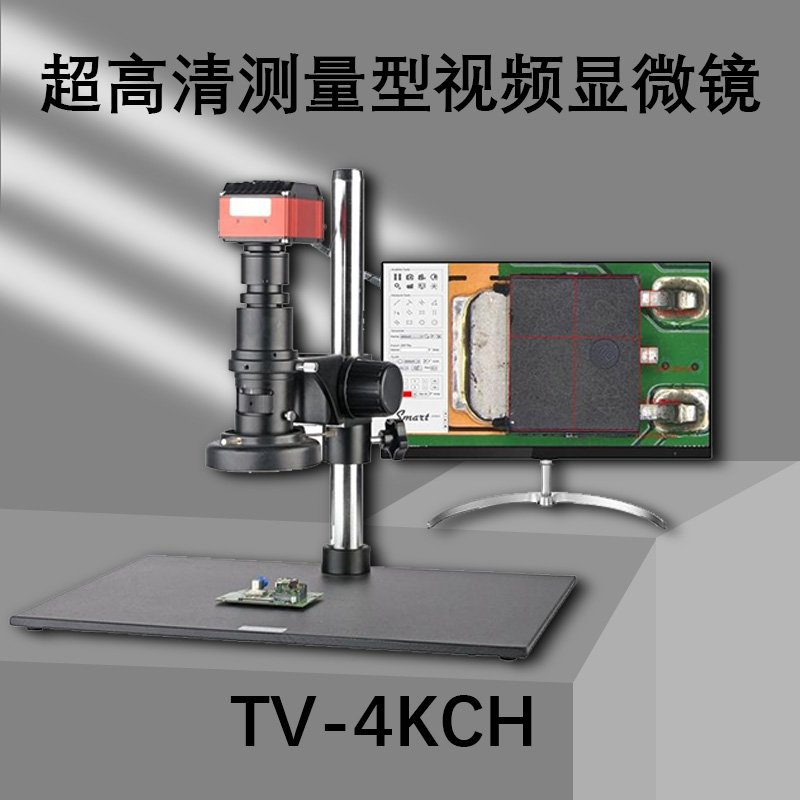

四、系統組成

超高清測量顯微鏡   1、大景深視頻顯微鏡鏡筒  2、測量工業相機  3、

4、LED一體環形熒光燈    5、顯示器

五、選配件

1、 1X攝像目鏡                2、0.5X 1.5X 2X輔助物鏡

3、LED斜照明雙支光源               4、萬向支架橫桿
