型號

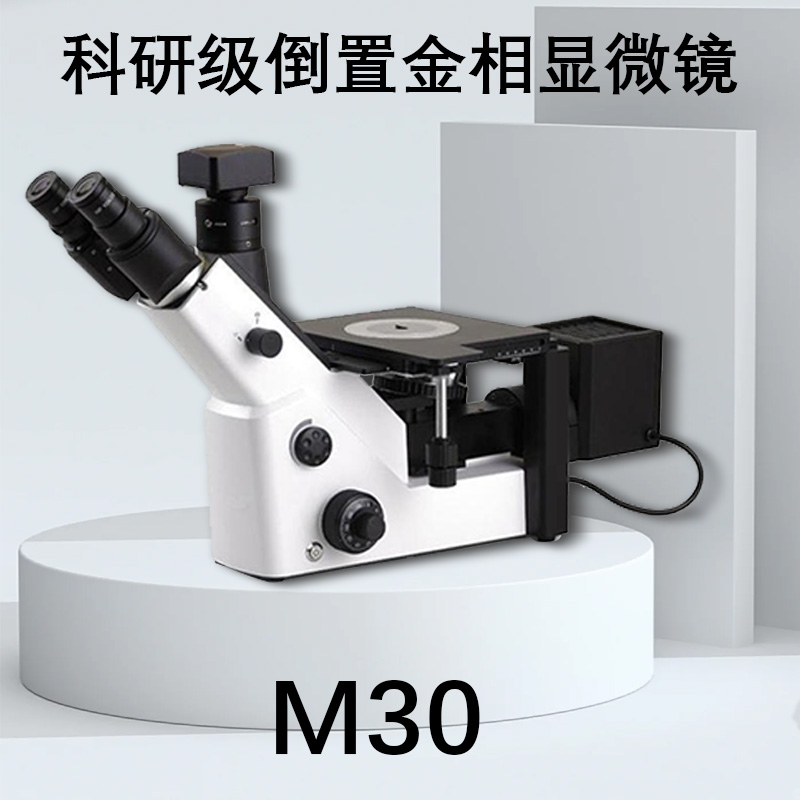

M30無限遠倒置金相顯微鏡

光學系統

LIOS無限遠消色差校正光學系統

放大倍數范圍

50×～1000×

目鏡

10X大視野、高眼點平場目鏡，視場數Φ20（單位：mm）

物鏡

長工作距離無限遠平場物鏡：5×/10×/20×/50×/100×（Dry）

觀察筒

三目觀察筒，45°傾斜，瞳距調節48-76mm；70%觀察，同時30%攝影

物鏡轉換器

五孔轉換器

粗微調焦裝置

粗微同軸調焦，粗調行程12mm，微調每圈0.2mm，格值2μm，粗調帶松緊調節

載物臺

三層機械移動載物臺，面積210×180mm，移動范圍50×50mm，游標刻度0.1mm

光源電氣

6V/30W鹵素燈，主機安全低壓直流輸入：6V5A，適配器寬電壓輸入：100V～240V

照明裝置

反射科勒照明光學系統（可配置藍、綠、黃、灰濾色片和磨砂玻璃片）

偏光裝置(選)

起偏器，檢偏器

攝像接口

1×/0.75×/0.5×C-Mount接口

數碼攝像裝置

可配置通用C接口數碼攝像裝置及軟件系統

金相分析系統

專業金相分析評級軟件

儀器重量

凈重：11kg   毛重：14kg（標配機、電源、泡沫包裝、紙箱）

儀器尺寸

儀器尺寸：68*38*28   包裝尺寸：65*51*35（單位：cm）

名稱

主機（6V30W)

●

轉軸目鏡觀察筒

●

WF10×/20mm 10×大視野高眼點目鏡

●

WF10×/20mm 10×大視野高眼點可調視度分劃目鏡

○

5孔小傾角轉換器

●

F180無限遠長距平場金相物鏡5× NA=0.12WD=21.5mm

●

F180無限遠長距平場金相物鏡10× NA=0.25 WD=16mm

●

F180無限遠長距平場金相物鏡20× NA=0.4 WD=9.3mm

●

F180無限遠長距平場金相物鏡50× NA=0.55WD=6.3mm

●

F180無限遠長距平場金相物鏡100×（干） NA=0.8WD=2.9mm

●

機械平臺：210mm×180mm，行程50mm×50mm

●

φ110mm水滴載物片

●

25×58腰型載物片

○

壓簧片組

○

倒置金相照明裝置

●

起偏器

○

檢偏器

○

6V 30W燈箱

●

6V 30W鹵鎢燈

●

φ34濾色片座

●

φ34藍色濾片

●

φ34綠色濾片

○

φ34黃色濾片

○

φ34灰色濾片

○

0.5×攝像接筒

●

0.75×攝像接筒（C接口)

○

1×攝像接筒（C接口)

○

3C認證電源適配器（含電源線）

●

防塵罩(中性）

●

使用說明書

●

內六角扳手1.5

●

內六角扳手2.5

●

內六角扳手3

●

包裝紙箱

●

泡沫包裝

●

符號“●”為標準配置部件   “○”為選配部件
