鈦合金TC4材料的組成為Ti-6Al-4V，屬于(α+β)型鈦合金，具有良好的綜合力學(xué)機(jī)械性能。比強(qiáng)度大。TC4的強(qiáng)度sb=1.012GPa，密度g=4.51*103，比強(qiáng)度sb/g=23.5，而合金鋼的比強(qiáng)度sb/g小于18。 鈦合金熱導(dǎo)率低。 鈦合金的熱導(dǎo)率為鐵的1/5、鋁的1/10，TC4的熱導(dǎo)率l=7.955W/m·K。鈦合金的彈性模量較低。TC4的彈性模量E=110GPa，約為鋼的1/2，故鈦合金加工時(shí)容易產(chǎn)生變形。 大多用在醫(yī)療和航空等領(lǐng)域。

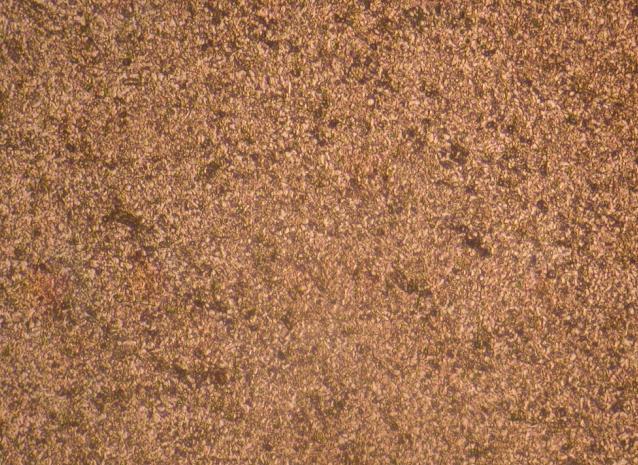

下面是TC4退火態(tài)的盡享照片，腐蝕的怎么樣？能看出級(jí)別嗎？照片由100倍金相顯微鏡拍攝的，腐蝕方法是：硝酸，HF

點(diǎn)評(píng)：

• 倍數(shù)太小了， 應(yīng)該照大倍數(shù)金相圖分析
• 放大倍數(shù)太小，最好給出標(biāo)尺。TC4一般是兩相組織，這個(gè)倍數(shù)分辨不出來(lái)。
• 確定退火態(tài)？ 溫度好像有點(diǎn)不合適
• 腐蝕過(guò)深了，時(shí)間久了。
• 如果評(píng)級(jí) 放大到200倍應(yīng)該能到3級(jí)
