在屏幕頂部工具欄上點擊Ellipse AOI（橢圓形AOI）按鈕，在圖5-20中拖動出一個橢圓區域，如下圖所示。

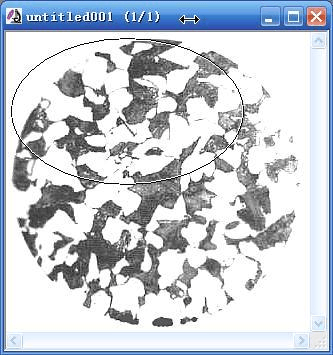

圖： 繪制橢圓形AOI

將鼠標放置在所繪制橢圓的邊緣，可以特征橢圓的大小。如果將鼠標放置在橢圓的中間，可以移動橢圓的位置。仔細調整橢圓的大小和位置，使其正好包圍住所有組織，如下圖所示。

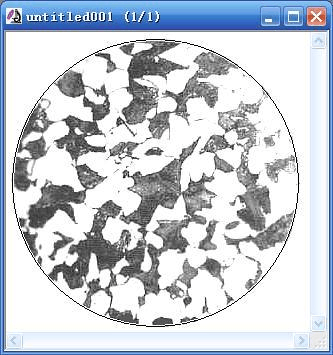

圖：定義AOI

測量珠光體相對含量

選擇Measure菜單中Count/Size命令，出現Count/Size對話框。在Count/Size對話框中選擇Meas 金相顯微鏡數字圖像分析實驗 ure菜單中的Select Measurements命令，出現Select Measurements對話框。在左側Measurements的選擇框中，拖動滑塊向下，找到Per Area （Obj./Total）選項并單擊，在中間的Filter Ranges框中增加了Per Area （Obj./Total）測量項目。Per Area （Obj./Total）用于測量所選擇對象的面積與總面積的比值，該數值即為本例所需數據，如圖5-23所示。點擊OK按鈕關閉Select Measurements對話框。
