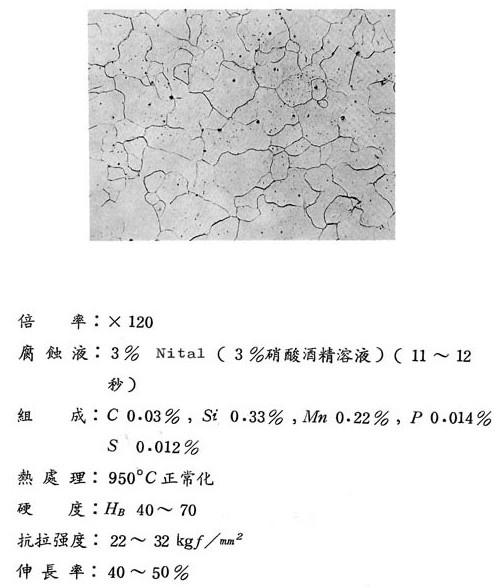

金相顯微鏡120X倍-純鐵含碳量0.03%的鐵素體金相結構圖

鐵素體顯微鏡

α鐵或純鐵在金相學上稱為鐵素體,鐵素鋼的含量是0.01—2.0%，

但是鐵素體的碳素固溶含量非常少（常溫約為0.008%）使用上海光學儀器一廠高精度金相顯微鏡檢視此標準金相制樣制片則可見碳素溶入鐵素體中而成的鐵素體結晶及其境界

以上標準試樣是含碳量0.03%的鐵素體組織，一個一個的結晶是鐵素體，其周圍的黑線

是結晶力度的境界

在粒接界處容易集結不純物又容易受到腐蝕故成為黑線

鐵素體的結晶力度對板物等的冷間加工性或沖壓成型等有很大的影像

由于鐵素體的含碳量低故即時高溫加熱后淬火也無法硬化，

但實施冷間加工則可少許的硬化 再予退火則可以軟化，此時引起再結晶

（加工度8-10%退火溫度600-900℃時顯著）亦有結晶粒異常成長的案例
